隨著科技飛速發展，為滿足電子產品高集成度、小型化、微型化的發展需要，電路板在滿足電子產品良好的電、熱性能的前提下，也朝著輕薄、短小的趨勢發展，以此來降低電路板基板的尺寸及整體厚度。這就意味著一方面要提高線路板每層的布線密度，另一方面要降低絕緣介質材料的厚度。在印刷電路板的制造工藝中，尤其涉及多層電路板的制造工藝中，需要將不同材 料制成的板材混壓在一起，業界將此工藝步驟稱之為混壓。

常見的混壓工藝有：

1. FR4+鋁基板
2. 羅杰斯+FR-4

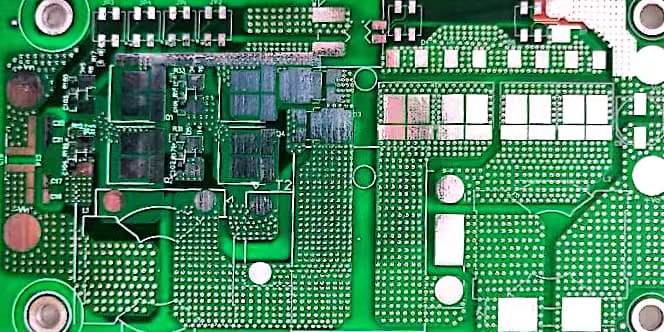

圖1：FR4+鋁基板混壓

圖2：羅杰斯+FR-4 混壓

局部混壓加工中的關鍵點

混壓后子板的錯位

在壓合過程中，子板和母板發生相對移動，同時隨著層壓壓力與溫度的變化，子板和母板的尺寸大小發生相對變化，以及加工過程中出現的機械偏差，導致子母板發生錯位，這將影響后續鉆孔的精度混壓電路板。

混壓處填膠不足與板面流膠控制

壓合過程中，混壓處是靠內層半同化片溢膠來填充，如果疊層結構設計不合理，壓合參數不合適，均會導致混壓結合處的填膠不充分，容易出現孔洞，導致該區域結合不良，在后續高溫制程(烘板、焊接等)時，容易導致板件分層爆板混壓電路板。另外，壓合時如果升溫過快，將導致半固化片流膠太快，容易溢出到板面，手動很難打磨掉，這將影響沉銅的效果。

所以一款新的混壓電路板設計好后，如何完成生產，除了材料的選擇，對工藝的整體控制能力也是至關重要的。深圳集源電路專業生產各種高頻板/混壓電路板，可為您提供完美混壓電路板生產難題。
