背鉆作為一種提高信號傳輸速度及質量的手段,在PCB設計中廣泛應用。本文介紹背鉆工藝的實現原理和應用范圍。

1.什么是PCB背鉆？

背鉆其實就是控深鉆比較特殊的一種，在多層板的制作中，例如12層板的制作，我們需要將第1層連到第9層，通常我們鉆出通孔（一次鉆），然后陳銅。這樣第1層直接連到第12層，實際我們只需要第1層連到第9層，第10到第12層由于沒有線路相連，像一個柱子。

這個柱子影響信號的通路，在通訊信號會引起信號完整性問題。所以將這個多余的柱子（業內叫STUB）從反面鉆掉（二次鉆）。所以叫背鉆，但是一般也不會鉆那么干凈，因爲后續工序會電解掉一點銅，且鉆尖本身也是尖的。所以PCB廠家會留下一小點，這個留下的STUB的長度叫B值，一般在50-150UM范圍爲好。

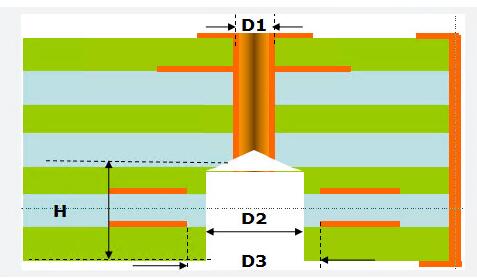

下圖中的D1就是通孔，D2/D3是背鉆（二鉆）.

2.背鉆孔有什么樣的優點？

1）減小噪聲干擾；

2）提高信號完整性；

3）局部板厚變?。?br />
4）減少埋盲孔的使用，降低PCB制作難度。

3.背鉆孔有什么作用？

背鉆的作用是鉆掉沒有起到任何連接或者傳輸作用的通孔段，避免造成高速信號傳輸?shù)姆瓷洹⑸⑸?、延遲等，給信號帶來“失真”。研究表明：影響信號系統信號完整性的主要因素除設計、板材料、傳輸線、連接器、芯片封裝等因素外，導通孔對信號完整性有較大影響。

4.背鉆孔生產工作原理

依靠鉆針下鉆時，鉆針尖接觸基板板面銅箔時產生的微電流來感應板面高度位置，再依據設定的下鉆深度進行下鉆，在達到下鉆深度時停止下鉆。


5.背鉆制作工藝流程？

a、提供PCB，PCB上設有定位孔，利用所述定位孔對PCB進行一鉆定位并進行一鉆鉆孔；

b、對一鉆鉆孔后的PCB進行電鍍，電鍍前對所述定位孔進行干膜封孔處理；

c、在電鍍后的PCB上制作外層圖形；

d、在形成外層圖形后的PCB上進行圖形電鍍，在圖形電鍍前對所述定位孔進行干膜封孔處理；

e、利用一鉆所使用的定位孔進行背鉆定位，采用鉆刀對需要進行背鉆的電鍍孔進行背鉆；

f、背鉆后對背鉆孔進行水洗，清除背鉆孔內殘留的鉆屑。

6.背鉆孔板技術特征有哪些？

1）多數背板是硬板

2）層數一般爲8至50層

3）板厚：2.5mm以上

4）厚徑比較大

5）板尺寸較大

6）一般首鉆最小孔徑>=0.3mm

7）外層線路較少，多爲壓接孔方陣設計

8)背鉆孔通常比需要鉆掉的孔大0.2MM

9)背鉆深度公差：+/-0.05MM

10)如果背鉆要求鉆到M層，那么M層到M-1（M層的下一層）層的介質厚度最小0.17MM

7.背鉆孔板主要應用于何種領域呢？

背板主要應用于通信設備、大型服務器、醫療電子、軍事、航天等領域。由于軍事、航天屬于敏感行業，國內背板通常由軍事、航天系統的研究所、研發中心或具有較強軍事、航天背景的PCB制造商提供；目前國內，背板需求主要來自通信產業，現逐漸發展壯大的通信設備制造領域。
