電子產品焊接生產中，有時需要部分元件或區域不能完全浸入焊料，這時候需要做選擇性焊接。與波峰焊比較，兩者間最明顯的差異在于波峰焊中PCB的下部完全浸入液態焊料中，而在選擇性焊接中，僅有部分特定區域與焊錫波接觸。那么， 選擇性焊接工藝流程都有哪些？

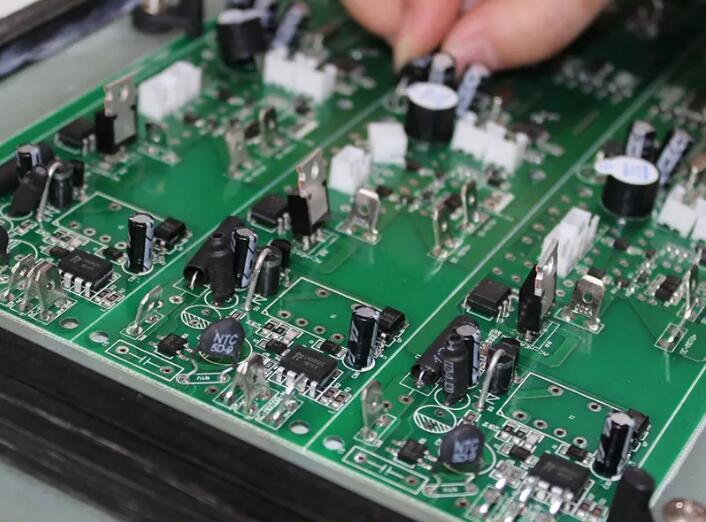

PCB電路板選擇性焊接工藝

選擇性焊接的工藝流程包括：助焊劑噴涂，PCB預熱、浸焊和拖焊。

1、助焊劑涂布

在選擇性焊接中，助焊劑涂布工序起著重要作用。焊接加熱與焊接結束時，助焊劑應有足夠的活性防止橋接的產生，并防止PCB產生氧化。助焊劑噴涂由X/Y機械手?jǐn)y帶PCB通過助焊劑噴嘴上方，助焊劑噴涂到PCB待焊位置上。助焊劑具有單嘴噴霧式、微孔噴射式、同步式多點/圖形噴霧多種方式。

2、PCB預熱

預熱主要目的不是減少熱應力，而是為了去除溶劑預干燥助焊劑，在進入焊錫波前，使得焊劑有正確的黏度。

3、焊接工藝

選擇性焊接工藝有兩種：拖焊工藝和浸焊工藝。

（1）拖焊工藝

拖焊工藝是在單個小焊嘴焊錫波上完成的，適用于在PCB上非常緊密的空間上進行焊接。PCB以不同的速度及角度在焊嘴的焊錫波上移動達到最佳的焊接質量。焊錫溶液的流向確定后，為不同的焊接需要，焊嘴按不同方向安裝并優化；機械手可從不同方向，即0°～12°間不同角度接近焊錫波，于是用戶能在電子組件上焊接各種器件。

與浸焊工藝相比，拖焊工藝的焊錫溶液及的運動，使得在進行焊接時的熱轉換效率就比浸焊工藝好。單嘴焊錫波拖焊工藝也存在不足：焊接時間是在焊劑噴涂、預熱和焊接三個工序中時間最長的。

（2）浸焊工藝

浸焊工藝系統有多個焊錫嘴，并與PCB待焊點是一對一設計的，雖然靈活性不及機械手式，但產量卻相當于傳統波峰焊設備，設備造價相對機械手式也較低。根據PCB的尺寸，可以進行單板或多板并行傳送，所有待焊點都將以并行方式在同一時間內完成助焊劑噴涂、預熱和焊接。

以上便是工程師為你介紹的PCB電路板選擇性焊接工藝流程，希望對你有所幫助。
